Jetpack Navigation的一般使用与一些坑 2022-05-04 18:04:51

前排提醒：面对流行或官方框架，请不要为使用而使用，小心掉坑里爬不上去。jetpack特色：不看源码就没法用好这个框架。

先产生第一个问题，这是什么？导航？

对就是导航，用于管理fragment的导航(2.4.0开始，也能用于管理compose)。非常适合用于单activity多fragment架构的场景。

最简单的理解就是让你的fragment当做activity使用，毕竟fragment性能比activity强。

平时我们用的多activity架构有什么问题？确实没有问题，但是，activity是一个重量级组件，里面有一大堆东西恐怕你是用不上的。

而fragment同样可以做到渲染界面的能力，性能比activity更好（那就理解成轻量级activity吧？）

用过fragment的朋友都知道，它比activity难用多了，更考验你对fragment的理解，这玩意总能触发你意想不到的事情。

管理你的fragment，甚至是一学问，明明有了FragmentManager却要在此基础上封装出一个管理的框架。

18年，也许官方意识到，单activity架构逐渐流行起来，因此发布了便于管理的框架，Navigation。

也许这时你会产生一个疑问，那Navigation是可以替代FragmentManager吗？

不能，有些业务你还是必须要使用FragmentManager，这个后面我会举个例子。

Navigation本身并不难，甚至可以摸一会就会使用。但并不意味着能把它用好，这里面的坑非常多，即使阅读了源码也不知道还有多少坑没挖出来。

废话说完了，开始说实践吧。

本文仅以kotlin介绍，java使用navigation的方式和kotlin有一定区别，详情请阅读官方文档。

当前版本稳定版为2.4.2，alpha版是2.5.0。本文主要介绍的是2.4.2。

添加依赖：

在顶层gradle添加

app gradle顶部处

以上非必选，它们主要作用是让你的参数传递更加安全。

依赖引入

开始，先介绍基本的使用，然后挖坑：

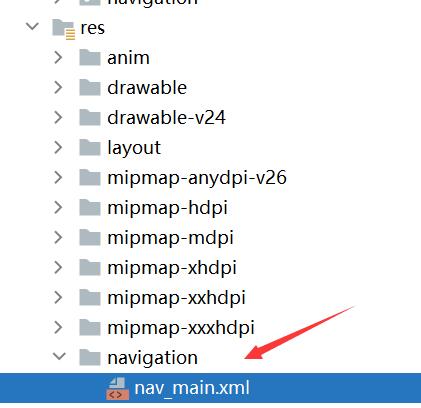

在res目录下创建navigation目录

在navigation目录下右键，New->Navigation Resource File，创建任意名字的xml，这里我就叫nav_main.xml

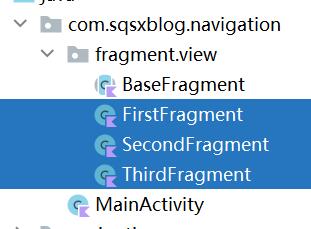

创建fragment，我就创建三个fragment和一个抽象fragment

布局：

在你的main_activity里，改成这样

其中name和defaultNavHost几乎要写死，不过我个人实际业务中需要改写

导航只会影响到FragmentContainerView，如果你限制了一个高度，在最底下添加一个导航栏，也是可以的，毕竟本质上只是一个fragment

创建导航，打开我们创建的nav_main.xml

点击左上角的New Destination，把我们刚刚创建那三个fragment添加进来

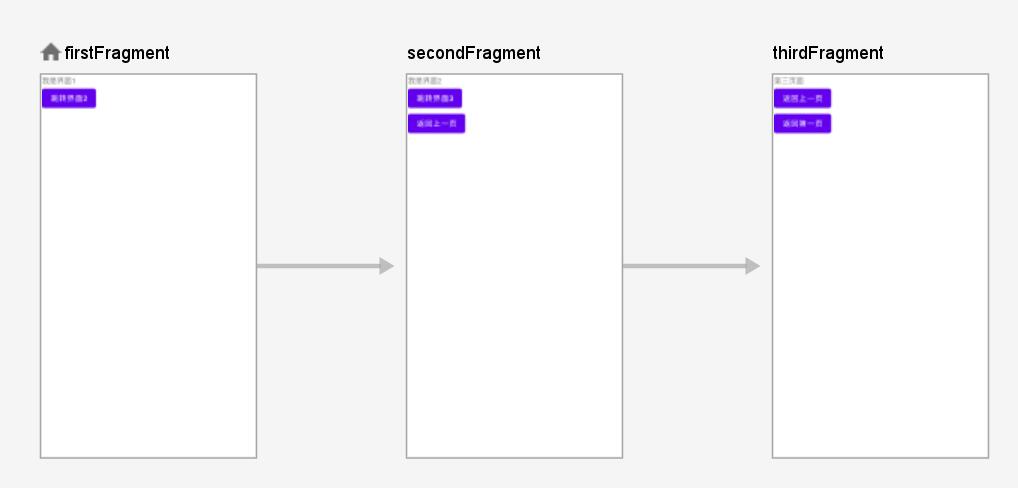

添加导航，我们first要跳second，second要跳third，那就把线拉过去

关于跳转动画：

在默认情况下，页面跳转是没有跳转动画的，不过可以自己设置。

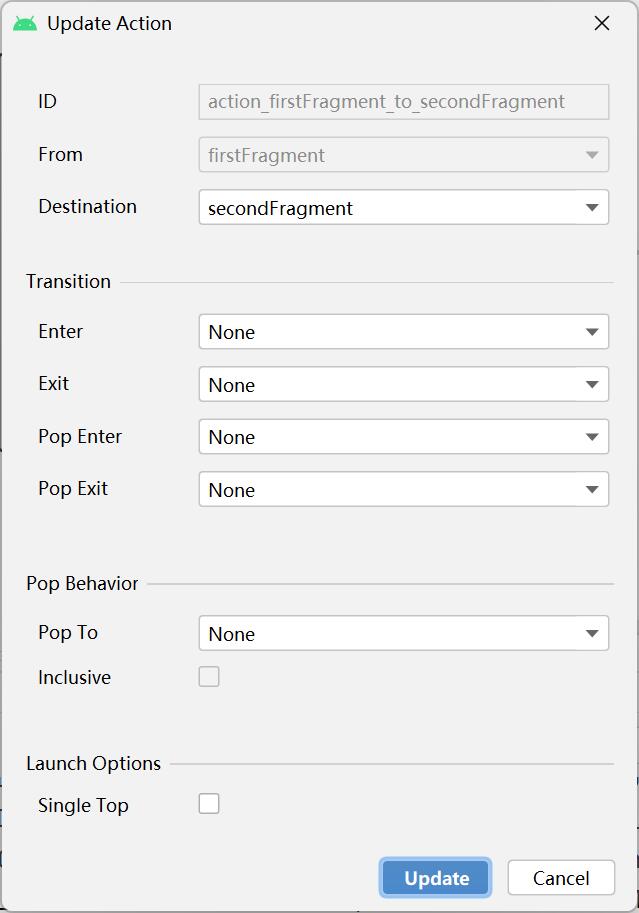

打开nav_main，双击需要跳转的actions，可以得到以下页面

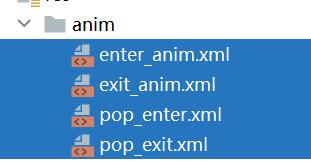

只有none？其实，这需要你创建四个动画，先在res创建anim目录，并创建四个动画

enter_anim:

exit_anim:

pop_enter:

pop_exit:

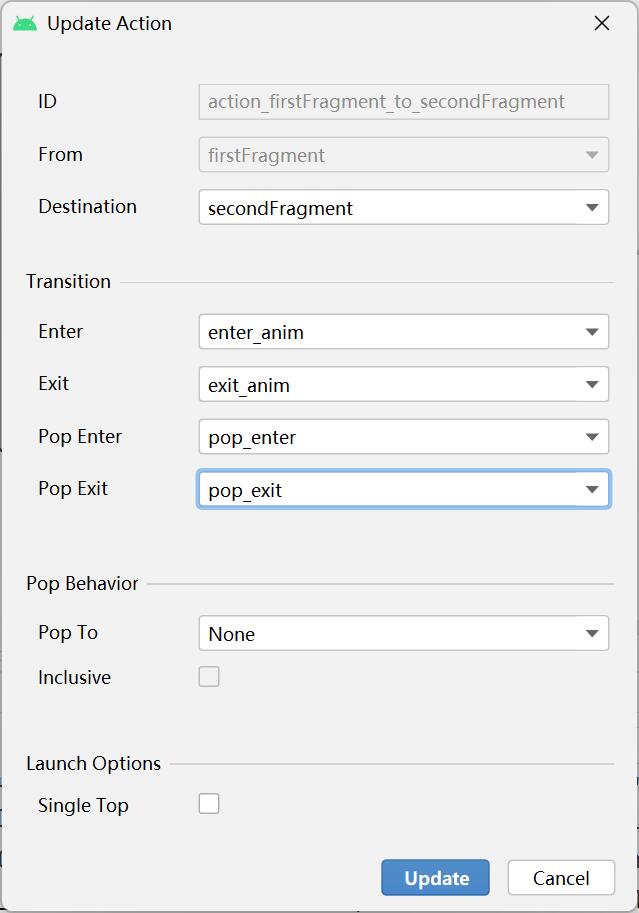

根据名字，对号入座即可。就是需要每个页面都要应用。

pop to：就是修改退栈的位置。

例如，1打开2，2打开3，然后你在2上pop to设置为1，那么打开3并返回时，不会返回到2，而是1。

Inclusive：一旦勾了，返回所指定的页面，也会一起pop掉。

Single Top：我相信大家对这个不陌生，就是你想象的那样。依次打开1->2->3->1，由于1存在了，那么把1提出来，2和3pop掉。

关于跳转

只是为了跳转很简单：

跳转带参数：

如果你没有使用safeargs，那么会麻烦些：

A页面传参：

B页面接收：

参数名需要一一对应，还需要注意数据类型，一不小心，就会闪退。

但你用了safeargs，情况就不一样了

打开nav_main，选择你要接收参数的页面

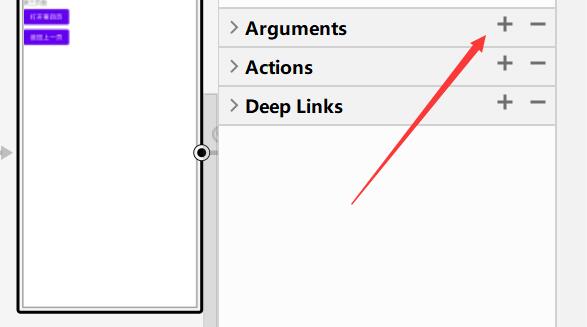

点击右边的Arguments的+

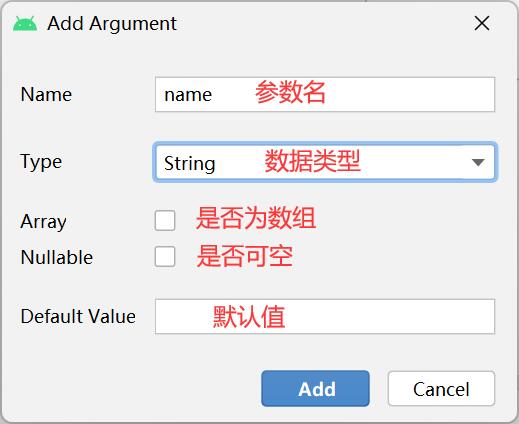

填入需要接收的参数

A页面发送：

B页面接收：

这样，我们就不用关心接收的时候需要选择什么数据类型了

通过代码修改nav_main预设的动画

相信你看过上面的动画设置时会产生一个疑问，“我可以设置默认值吗？一个个设置太麻烦了”

第三个参数，传递的是NavOptions对象，一旦修改，nav_main将失效，可以用于修改动画效果

直接查源码，命名是一一对应的，这里就不再重复介绍了

那么，只要封装一下跳转过程就可以免设置添加跳转动画。

什么？你不想封装？没关系，在挖坑环节下，我会引导如何不封装也能设置默认动画。

关于返回：

返回带参数：

Navigation没有这个方法，不过Navigation整个导航都是挂在某一个activity上，因此fragment之间数据是可以利用activity共享数据的，返回传值方法很多，这里我用liveData实现。

在A页面写上：

在B页面退栈时写上：

深层链接：

深层链接分为显式深层链接和隐式深层链接。

显式深层链接(PendingIntent方式)：

适合做收到消息推送，用户点击时跳转到指定页面。

if (Build.VERSION.SDK_INT >= Build.VERSION_CODES.O) {
	val importance = NotificationManager.IMPORTANCE_DEFAULT
	val channel = NotificationChannel("114514", "ChannelName", importance)
	channel.description = "description"
	val notificationManager = requireActivity().getSystemService(
		NotificationManager::class.java
	)
	notificationManager.createNotificationChannel(channel)
}

val navDeepLinkBuilder = findNavController()
	.createDeepLink()
//如果你不持有navController对象时，可以创建NavDeepLinkBuilder(context)对象替代上面的代码
//val navDeepLinkBuilder = NavDeepLinkBuilder(context)
val pendingIntent = navDeepLinkBuilder
	//指定你的navigation，你跳转的页面必须要在导航图创建过链接
	.setGraph(R.navigation.nav_main)
	//需要跳转的页面
	.setDestination(R.id.secondFragment)
	//你也可以这么添加需要跳转的页面，你添加多少个就按顺序打开多少个
	.addDestination(R.id.thirdFragment)
	.addDestination(R.id.fourthFragment)
	//非必选，但如果你在导航图添加了参数，哪怕目标页面没有做参数处理，这里是必选项。
	.setArguments(SecondFragmentArgs("张三",24).toBundle())
	//非必选，目标fragment的activity，一般不用写。
	.setComponentName(MainActivity::class.java)
	.createPendingIntent()

val builder = NotificationCompat.Builder(requireActivity(), "114514")
	.setSmallIcon(R.drawable.ic_launcher_foreground)
	.setContentTitle("标题")
	.setContentText("描述")
	.setPriority(NotificationCompat.PRIORITY_DEFAULT)
	.setContentIntent(pendingIntent)
	.setAutoCancel(true)
val notificationManager = NotificationManagerCompat.from(requireActivity())
notificationManager.notify(114514, builder.build())

如果是应用内使用，这个跳转过程是非常蛋疼的。

如果你的app只有一个activity，期待跳转到B页面，那么流程就是，先再次打开MainActivity，然后打开A页面(假设A是首页)，再然后打开B页面，最后销毁A页面。

而这个activity的launchMode，最好始终为standard。如果用了singleTop或singleTask，有可能就不会跳转了，甚至还可能把最主要的activity给销毁了。

当然，也有解决方案，只要把对应的activity加上一段代码即可

由于显式深层链接本质就是创建PendingIntent对象，基本局限于消息推送和桌面部件了。

隐式深层链接（URI方式）：

适用于以浏览器环境，以某种自定义协议唤醒app

例如在浏览器点击超链接sqsx://张三_24，会打开app并跳转某个页

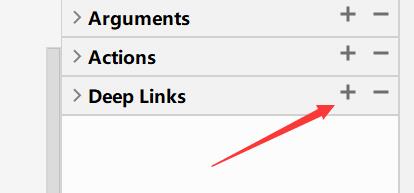

首先，打开你的导航图，点击右侧的deep links

参数：

这些都不是必填的，只要选一个填，匹配上了就能唤醒

一般用的都是URI，因为只有这个可以带参数。

auto verify的作用，说白了就是确认应用是否持有网站地址的拥有权，而且不适用于深层链接。

详细可以参考官方说明“https://developer.android.google.cn/training/app-links/verify-site-associations”

URI可以不声明协议，不声明视为http和https

例如我只填写sqsxblog.com，那么它视为我填写了http://sqsxblog.com 和 https://sqsxblog.com

不过我们现在用的是自定义协议，那么就叫sqsx://就好。

接着，打开AndroidManifest.xml，在activity添加这一段<nav-graph android:value="@navigation/nav_main" />

关于传参：

现在我的B页面，存在name和age的参数，那么我这个URI，必须存在这两个参数，否则会闪退。

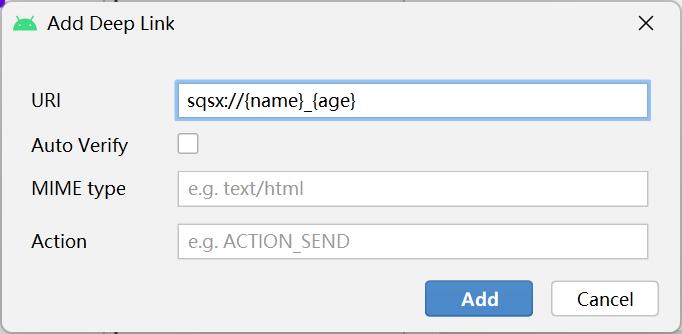

那么，我就如此填写sqsx://{name}_{age}

那么，只要以 sqsx://张三_24 点击链接，就会唤醒应用，并自动打开B页面。

打开这个链接，分应用内打开，还有应用外打开。

应用内打开：

那么，它会跳转到能匹配的页面。

应用外打开（浏览器）：

只要用户点击这个超链接，就会打开应用，并自动跳转到所匹配的页面

挖坑环节：

前面提到，动画没有全局默认值，你需要逐个设置或者封装navigate，这是第一个坑。

当你1打开2，你会发现，切换页面并没有把1放进某个栈里，而是直接销毁了。这是第二个坑

返回时，又重新构建了出来。

某种意义上来说，内存是挺节约的，但从业务上来讲，基本是不能接受这种设定的。

如何解决？

阅读过官方文档，并没有解决方案，那么只好观察底层是怎么处理的。

首先，为什么我们的FragmentContainerView，name必须固定为androidx.navigation.fragment.NavHostFragment？

那我们先看看NavHostFragment是怎么实现的。

点进去发现，它本质上只是一个fragment，那就好办了，直接看生命周期就行。

在onCreate中，引人注目的是它调用了onCreateNavHostController，控制栈进入弹出应该与这个有关

点两下可以看到这段代码

这个createFragmentNavigator是必然调用的，那么看看这个是干嘛的

就创建了一个FragmentNavigator对象，那看看这个对象是干嘛用的。

进入后，你可以发现跳转与返回的方法，在这里都能看见。

那么看看navigate方法你会发现这一段

这意味着你需要传个NavOptions对象，才能修改动画效果。

然后在此的下一行是

直接把fragment替换了，也没有预留设置的方法。。

既然原因知道了，那就对症下药。。

目标是把替换改成切换，那么只好继承这个类然后重写这个方法了。

不过仅改成切换是不行的，因为FragmentManager切换一个fragment，是不会回调fragment任何生命周期，所以我们还要手动调用一下生命周期。

在java目录下创建一个navigation包(名字随意)。

在此目录下，创建一个继承FragmentNavigator的类，类名叫ReusingFragmentNavigator。

package navigation

import android.content.Context
import android.os.Bundle
import android.os.Handler
import android.os.Looper
import android.util.Log
import androidx.annotation.IdRes
import androidx.fragment.app.Fragment
import androidx.fragment.app.FragmentManager
import androidx.navigation.NavBackStackEntry
import androidx.navigation.NavDestination
import androidx.navigation.NavOptions
import androidx.navigation.Navigator
import androidx.navigation.fragment.FragmentNavigator
import com.sqsxblog.navigation.R
import com.sqsxblog.navigation.fragment.view.BaseFragment

@Navigator.Name("fragment")
class ReusingFragmentNavigator(
    private val mContext: Context,
    private val mFragmentManager: FragmentManager,
    private val mContainerId: Int
) : FragmentNavigator(
    mContext,
    mFragmentManager,
    mContainerId
) {
    private val TAG = "FragmentNavigator"

private val savedIds by lazy {
        val field = FragmentNavigator::class.java.getDeclaredField("savedIds")
        field.isAccessible = true
        field.get(this) as LinkedHashSet<String>
    }

override fun popBackStack(popUpTo: NavBackStackEntry, savedState: Boolean) {

super.popBackStack(popUpTo, savedState)
        //出栈完成后，不会回调任何方法，因此需要自己调用
        if (mFragmentManager.fragments.isNotEmpty())
        {
            //出栈调用的是popBackStack，这意味着获取当前栈，得到的是即将退出的栈
            //要么直接把里面的代码copy进来，并把popBackStack改成popBackStackImmediate
            //然后调用mFragmentManager.primaryNavigationFragment就可以回调
            //要么把栈算出来再调用
            //这里应用的方法是后者
            var index = mFragmentManager.fragments.size - 2
            if (index < 0) index = 0
            val fragment = mFragmentManager.fragments[index]
            fragment?.onResume()
        }

}

override fun navigate(
        entries: List<NavBackStackEntry>,
        navOptions: NavOptions?,
        navigatorExtras: Navigator.Extras?
    ) {
        if (mFragmentManager.isStateSaved) {
            Log.i(
                TAG, "Ignoring navigate() call: FragmentManager has already saved its state"
            )
            return
        }
        for (entry in entries) {
            val backStack = state.backStack.value
            val initialNavigation = backStack.isEmpty()
            val restoreState = (
                navOptions != null && !initialNavigation &&
                    navOptions.shouldRestoreState() &&
                    savedIds.remove(entry.id)
                )
            if (restoreState) {
                // Restore back stack does all the work to restore the entry
                mFragmentManager.restoreBackStack(entry.id)
                state.push(entry)
                return
            }
            val destination = entry.destination as Destination
            val args = entry.arguments
            var className = destination.className
            if (className[0] == '.') {
                className = mContext.packageName + className
            }
            val ft = mFragmentManager.beginTransaction()
            //设置默认动画
            var enterAnim = animChange(navOptions?.enterAnim ?: -1,R.anim.enter_anim)
            var exitAnim = animChange(navOptions?.exitAnim ?: -1, R.anim.exit_anim)
            var popEnterAnim = animChange(navOptions?.popEnterAnim ?: -1,R.anim.pop_enter)
            var popExitAnim = animChange(navOptions?.popExitAnim ?: -1,R.anim.pop_exit)
            if (enterAnim != -1 || exitAnim != -1 || popEnterAnim != -1 || popExitAnim != -1) {
                enterAnim = if (enterAnim != -1) enterAnim else 0
                exitAnim = if (exitAnim != -1) exitAnim else 0
                popEnterAnim = if (popEnterAnim != -1) popEnterAnim else 0
                popExitAnim = if (popExitAnim != -1) popExitAnim else 0
                ft.setCustomAnimations(enterAnim, exitAnim, popEnterAnim, popExitAnim)
            }
            //切换fragment
            var fragment = mFragmentManager.primaryNavigationFragment
            if (fragment != null) {
                ft.hide(fragment)
            }
            val tag = destination.id.toString()
            fragment = mFragmentManager.findFragmentByTag(tag)
            if (fragment != null) {
                ft.show(fragment)
            } else {
                fragment = instantiateFragment(mContext, mFragmentManager, className, args)
                fragment.arguments = args
                ft.add(mContainerId, fragment, tag)
            }
            ft.setPrimaryNavigationFragment(fragment)
            @IdRes val destId = destination.id
            // TODO Build first class singleTop behavior for fragments
            val isSingleTopReplacement = (
                    navOptions != null && !initialNavigation &&
                            navOptions.shouldLaunchSingleTop() &&
                            backStack.last().destination.id == destId
                    )
            val isAdded = when {
                initialNavigation -> {
                    true
                }
                isSingleTopReplacement -> {
                    // Single Top means we only want one instance on the back stack
                    if (backStack.size > 1) {
                        // If the Fragment to be replaced is on the FragmentManager's
                        // back stack, a simple replace() isn't enough so we
                        // remove it from the back stack and put our replacement
                        // on the back stack in its place
                        mFragmentManager.popBackStack(
                            entry.id,
                            FragmentManager.POP_BACK_STACK_INCLUSIVE
                        )
                        ft.addToBackStack(entry.id)
                    }
                    false
                }
                else -> {
                    ft.addToBackStack(entry.id)
                    true
                }
            }
            if (navigatorExtras is Extras) {
                for ((key, value) in navigatorExtras.sharedElements) {
                    ft.addSharedElement(key, value)
                }
            }
            ft.setReorderingAllowed(true)
            ft.commit()
            // The commit succeeded, update our view of the world
            if (isAdded) {
                state.push(entry)
            }
        }
    }

private fun animChange(id : Int,default : Int) : Int
    {
        if (id == -1)
        {
            return default
        }
        return id
    }

}

创建一个继承NavHostFragment的类，名为ReusingHost

最后，FragmentContainerView的name，由androidx.navigation.fragment.NavHostFragment改为navigation.ReusingHost

至此，既解决了没有默认动画问题，也解决了切换会销毁前置页面问题。

但也会因此产生新的问题，你不能随意去更新Navigation，每次更新必须要对比与新版的差异。因此，我提供的仅仅是一种思路，并不是最佳解决方案。

该问题18年就被提起，21年才被官方确定，至今，最新的2.5.0，alpha04，依然没有解决这个问题。我们能做的，只能期待官方去处理这个问题。

关于页面管理：

Navigation是以链表形式存储栈的，栈越靠底越消不掉（这么说其实不算严谨，深层链接的案例就实现把栈底消掉）

例如打开1，2，打开3时把1和2销毁，3作为栈底存在，这是不行的，常见案例是欢迎页->登录->首页

解决方案也有，根据你的栈底情况，在navigation目录下创建多个导航即可

例如欢迎页一个，登录注册忘记密码一套，首页等主体一套，当栈底需要移除的时候，就替换掉FragmentContainerView的navGraph即可

切换方法：findNavController().setGraph(navigation资源)

关于navigation-ui，为什么我不用？

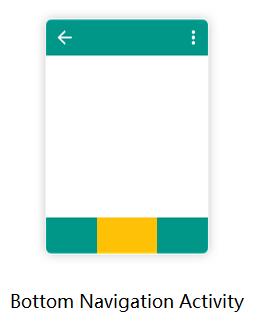

如果你的应用不需要顶部应用栏(AppBarLayout)、抽屉式导航栏(DrawerLayout)和底部导航栏(BottomNavigationView)，那么引入navigation-ui没有任何意义。你也别想用于自定义组件上，navigation-ui只支持这三个组件。

如果你不想要切换动画，可以打消这个念头，它写死了。

public fun onNavDestinationSelected(item: MenuItem, navController: NavController): Boolean {
	val builder = NavOptions.Builder().setLaunchSingleTop(true).setRestoreState(true)
	if (
		navController.currentDestination!!.parent!!.findNode(item.itemId)
		is ActivityNavigator.Destination
	) {
		builder.setEnterAnim(R.anim.nav_default_enter_anim)
			.setExitAnim(R.anim.nav_default_exit_anim)
			.setPopEnterAnim(R.anim.nav_default_pop_enter_anim)
			.setPopExitAnim(R.anim.nav_default_pop_exit_anim)
	} else {
		builder.setEnterAnim(R.animator.nav_default_enter_anim)
			.setExitAnim(R.animator.nav_default_exit_anim)
			.setPopEnterAnim(R.animator.nav_default_pop_enter_anim)
			.setPopExitAnim(R.animator.nav_default_pop_exit_anim)
	}
	if (item.order and Menu.CATEGORY_SECONDARY == 0) {
		builder.setPopUpTo(
			navController.graph.findStartDestination().id,
			inclusive = false,
			saveState = true
		)
	}
	val options = builder.build()
	return try {
		// TODO provide proper API instead of using Exceptions as Control-Flow.
		navController.navigate(item.itemId, null, options)
		// Return true only if the destination we've navigated to matches the MenuItem
		navController.currentDestination?.matchDestination(item.itemId) == true
	} catch (e: IllegalArgumentException) {
		false
	}
}

切换效果，以BottomNavigationView为例，它这个切换，是以压栈形式完成的，这意味着，你由1切换为2，然后2切换为1，那么这个2，会被pop掉。

虽说这些问题完全可以改代码解决，但它的作用本身就很小，我却需要付出更大的工程量处理这个问题。因此，我个人是不喜欢用的。

navigation-ui的问题同时也说明了，navigation不适合用于布局类似主界面的bottom navigation

这种情况建议用回FragmentManager进行管理，开头提到过，不要为使用而使用，navtgation并不能替代FragmentManager

最后我想说的是，我不觉得这是一个优秀的框架，管理fragments即使是一门学问，但也不至于为此不惜代价而实现。总之，看需求使用吧

代码已传入https://gitee.com/sqsxtest/NavigationDemo

原创文章,转载请注明出处
